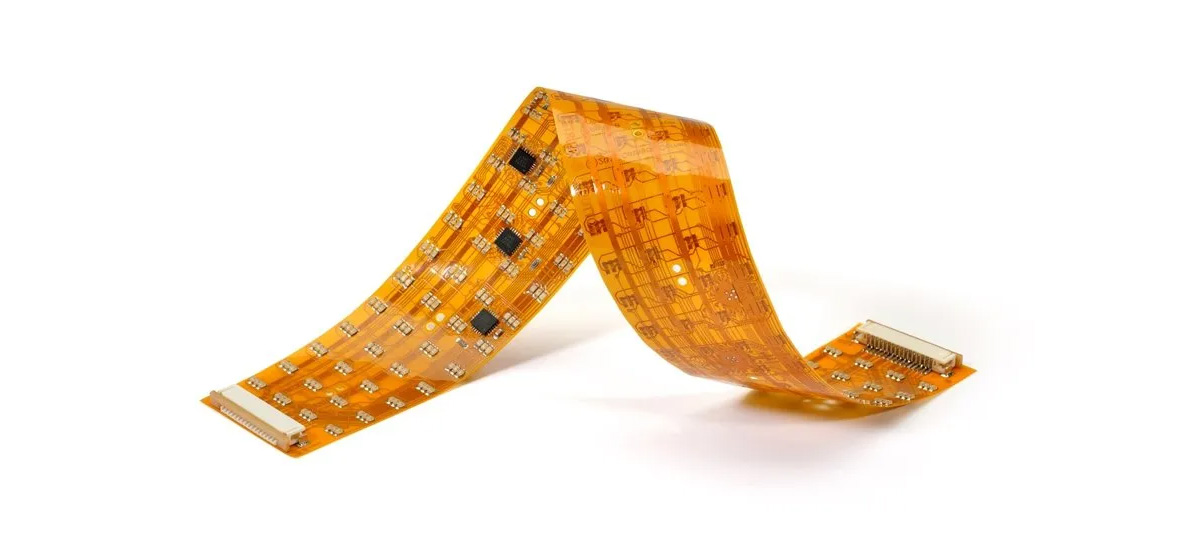

在柔性印刷電路板（FPC）生產中，因其基材柔軟、可彎曲、工藝步驟繁多，極易在蝕刻、貼合、電鍍等關鍵工序中形成肉眼難以察覺的微觀缺陷。這些缺陷不僅包含線路上的短路、斷路、缺口和異物，也涉及層壓貼合中的氣泡、分層以及位置偏移，任何微小的瑕疵都將直接降低產品性能與長期可靠性，成為影響終端電子產品品質的潛在隱患。
| 檢測項目 | 檢測要求 |
|---|---|
| 幅寬 | 單個大于500mm |
| 缺陷類型 | 手指異物、手指黏膠、手指異色、 手指劃傷、PI異物、 導電布破損、金面壓傷 |
| 機臺速度 | 150mm/s 左右 |
| 視覺精度 | 5μm/pixel |
| 色彩 | 彩色 |
| 控制要求 | 編碼器、傳感器觸發 |
01. 高分辨率與高速掃描相結合
提供3 x 16384的RGB像素輸出，滿足16K超高分辨率需求。掃描速度高達100kHz（100000行/秒），確保在實現最高分辨率的同時，保障高速的生產節拍，滿足高吞吐量的要求同時可檢查微小細節。
02. CXP高速數據傳輸保障
該相機采用CoaXPress v2.0接口，支持CXP-6和CXP-12配置，每條線路可提供最高12.5Gb/s的數據吞吐量（四條同時共50Gb/s）。這種高吞吐量對于需要高分辨率和高掃描速度的應用場景來說至關重要。CoaXPress接口還有其他強大的特色，例如觸發功能、電線供電功能而且還支持多臺相機連接單個PC圖像采集卡。相機的延遲低、信號抖動低，這些確保了在高速工業檢測中的穩定可靠表現。
03.卓越的感光性能
采用5 x 5μm高靈敏大像元尺寸設計，在同等光亮條件下，通過降低照明條件的方式來降低成本。通過2 x 1水平合并增大像元尺寸（增大至10 x 5μm），從而提升感光度。

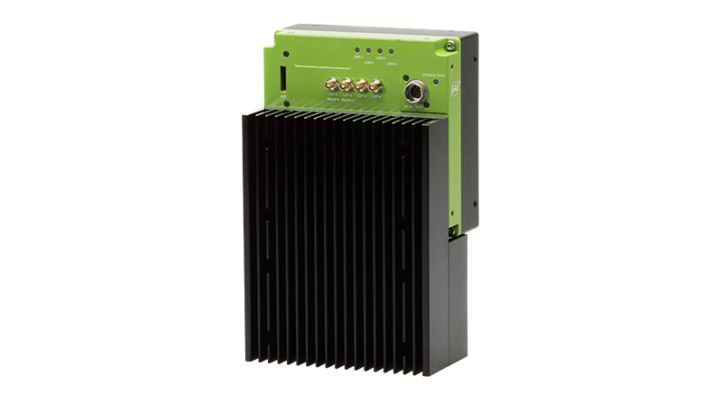

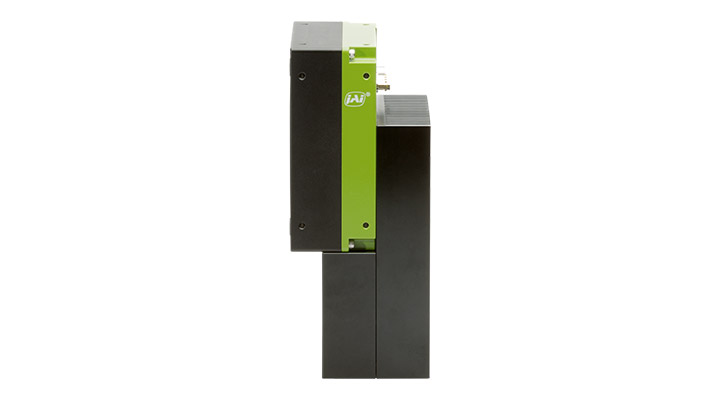

JAI Sweep系列線掃相機集成多項核心技術優勢，以3 x 16384分辨率，100kHz行頻為基礎，結合CXP數據接口傳輸以及5μm像元，可精準捕捉PCB表面各類微觀缺陷，滿足高速、高精度的自動化檢測需求。該系列線掃相機不僅適用于FPC外觀檢測，也可廣泛應用于PCB-AOI與PCB-AVI等多種高精度、高速度工業視覺場景，提供穩定可靠的成像解決方案。
